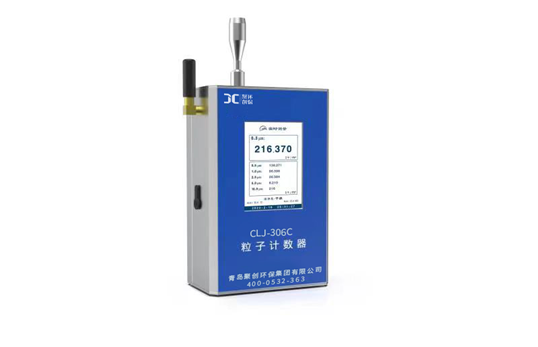

CLJ-306C粒子計數傳感器
一、產品概述
CLJ-306C是一款基于激光散射原理的多通道粒子計數傳感器，可準確測量包含0.3μm,、0.5μm、 1μm、3μm、5μm、10μm 行業通用的6種粒徑。通過標準RS485接口和Modbus-RTU協議，將數據實時傳輸至各種智能終端，減少人為參與，實現無人化智能監測。在多種無塵場合，實現7*24小時全時段的連續實時監測，降低風險，減少成本。
CLJ-306C擁有更高的測量精度和粒徑分辨率，擁有更強的抵御濕度影響的能力。CLJ-306C粒子計數傳感器采用工業級激光器與感光部件，結合諾方蕞新一代光散射顆粒物監測技術，精心調校的光學和氣路結構，以及全新一代高頻弱信號處理電路和高精度粒子識別算法，更準確的測量各種有潔凈度要求的環境粒子濃度。
二、產品特點
l 數據準確：單顆粒激光散射原理，工業級激光光源。計數效率高，重復性和一致性好。
l 粒徑范圍：粒徑范圍0.3~10μm，保證計數效率的同時，單臺傳感器覆蓋六通道。
l 可靠性高：空氣動力學修正, 光路和氣路自檢，對震動不敏感，保證系統可靠性與穩定性。
l 流量穩定：采用主動采樣方式，采用恒流進氣風扇，選配PID流量控制功能，可支持穩定、長時間、高負壓、采樣；可選氣泵版，外置獨立高性能氣泵模塊。
l 響應快速：秒級數據更新。
l 通訊接口：RS485和UART TTL串口兩種輸出；選配4G、以太網
l 全自動測量: 可遠程控制，無線傳輸，數據實時上傳至物聯網平臺。
l電路具有ESD、過壓、過流、反接保護，確保電路的穩定性及可靠性。
l 安裝便捷：安裝結構簡單，通用性高。
l 安全友好：低壓供電，無電擊；無放射源，無光污染。
l 采樣流量：標準2.83L/min，氣泵/風扇兩種采樣方式可選。
適用范圍
電子行業 食品加工行業 精加工潔凈室等。
工作原理
采用單顆粒激光散射原理，通過精確的光學設計和根據流體力學原理設計的氣路，使采樣空氣中的顆粒大概率依次穿過光束，產生微弱的散射光；通過精確的光學信號收集裝置，將散射光收集，并投射到高靈敏，高帶寬的光電探測器上。通過識別和分析每個顆粒的散射脈沖，得到每個顆粒對應的信號強度；通過校準程序，得到每個顆粒的粒徑大小；經換算和空氣動力學校準，得到粒子數量。
三、技術指標
|
序號
|
項目
|
參數
|
備注
|
|
1
|
測量輸出
|
0.3~10μm共6通道粒子數
|
0.3μm、0.5μm、1μm、3μm、5μm、10μm
|
|
2
|
量程
|
|
|
|
3
|
輸入電壓
|
DC12V [9~25VDC]
|
推薦供電電源不低于12V 2A
|
|
4
|
額定功率
|
3.0W
|
|
|
5
|
休眠功率
|
0.24 W
|
|
|
6
|
工作溫度范圍
|
-20-60℃
|
|
|
7
|
濕度范圍
|
0-99%RH
|
|
|
8
|
工作大氣壓力
|
86KPa~110KPa
|
|
|
9
|
響應時間
|
1S
|
|
|
10
|
通訊接口
|
RS-485 + UART TTL
|
可定制
|
|
11
|
通訊協議
|
Modbus-RTU
|
可定制
|
|
12
|
計數效率
|
0.3μm/50% >0.45μm/100%(根據ISO21501)
|
@25℃,50%RH
|
|
13
|
相對誤差
|
±10%
|
@25℃,50%RH
|
|
14
|
產品尺寸
|
168*67*82
|
|
|
15
|
軟管尺寸
|
內徑：φ5mm 外徑：φ8mm
|
|
|
16
|
壽命
|
3年
|
40℃以下
|
